京急線のADL

京急本線の梅屋敷駅は両側を踏切に挟まれているためにホーム長さが4両分しかなく、6両編成の場合にはドアカットが行われている……というのは有名な話。そのドアカット動作に使われるADLを見に行ってきました。

ADLとは6連に設置される自動戸閉切放装置の事で、これを使用することにより、車上側での操作無しにドアカットを行うことができます。
地上子と車上子は上下関わりなく海側に設置され、梅屋敷駅の前後に設置された地上子を踏むことでADL動作の切替を行います。

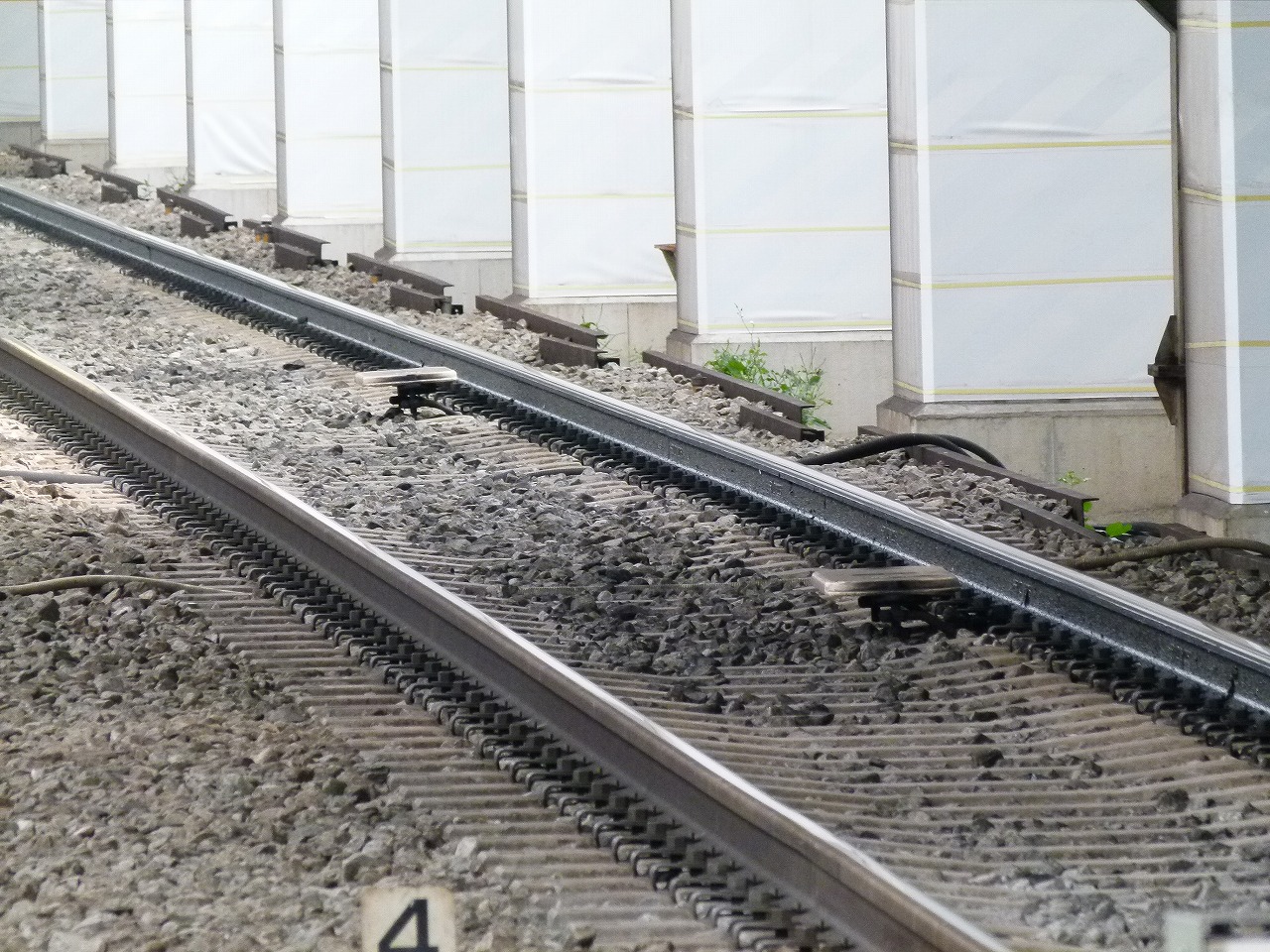

梅屋敷~蒲田間の地上子。ATS-Pの即時停車地上子等と同じように、検知ミスを防止するためか2つ1組で設置。大森町~梅屋敷も同じ。

地上子拡大と言っても横からだけど。形自体はATS-SやTSP等の変周式と同じ。

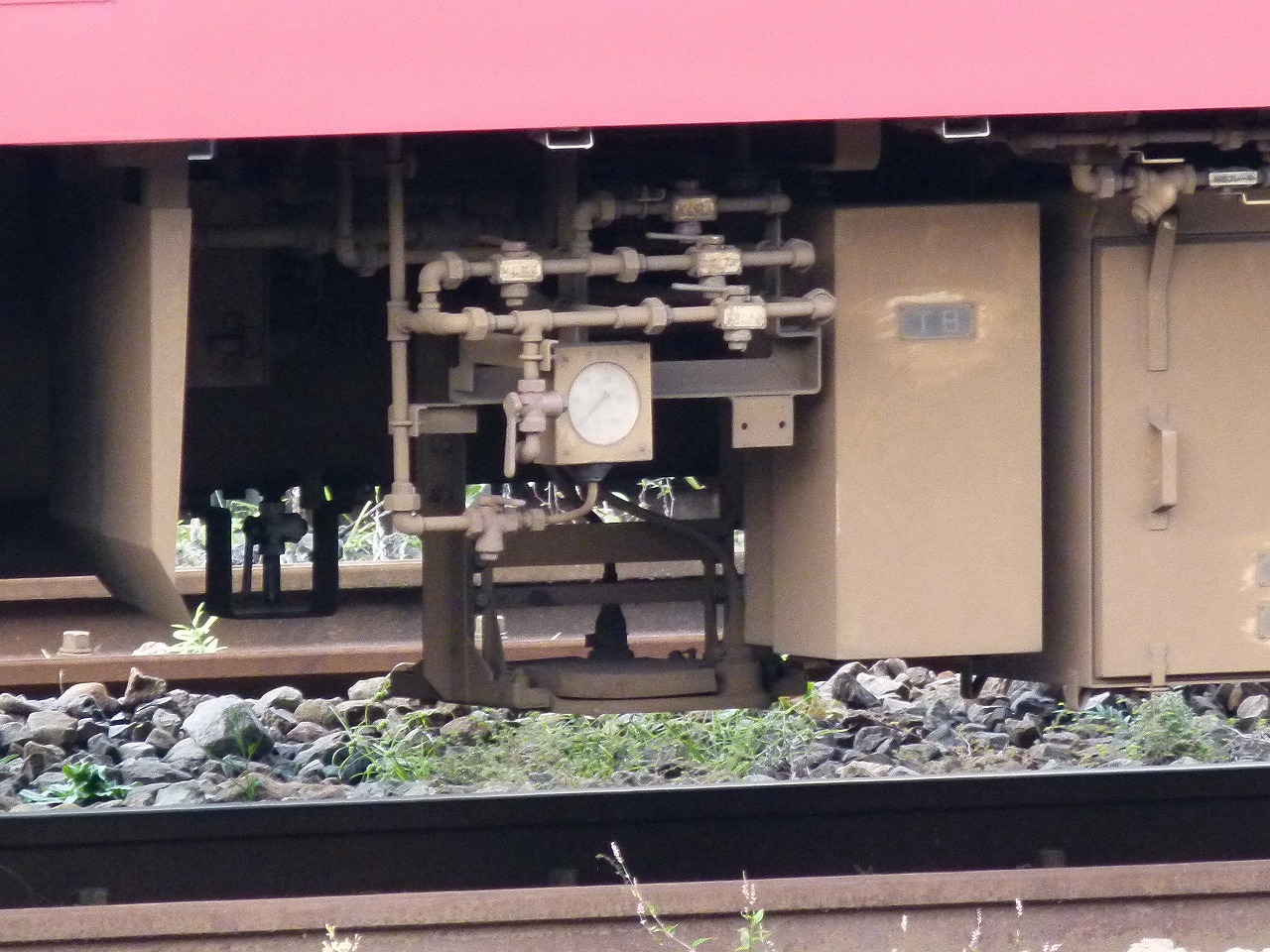

こちらは1500形の地上子。1500形と800形はM1c車(浦賀方先頭)、新1000形はTu車(浦賀方付随車)に設置。

上1枚は梅屋敷~蒲田間(敷地外)にて、下1枚は神奈川新町駅にて撮影。
