成田空港線のトランスポンダ地上子

現在、京成電鉄成田空港線と北越急行ほくほく線では、在来線では最速となる優等列車の160km/h運転が行われていますが、160km/h運転に対応しない一般列車へGG現示を出さないため、トランスポンダによって対象列車の接近を検知し、GG現示を指示しています。
ほくほく線ではATS-Pの機能を使用して列車選別を行っているようですが(どうやら踏切防護用地上子を使用しているらしい)、成田空港線ではC-ATSの軌道回路とは別に地上子を設置しています。

……なんて長々と書いたけど、要はこれだけ。
奥の線路上に設置されているのがトランスポンダ地上子、その横にあるのが機器箱。

SA線は大部分が高架なので、敷地外からトランスポンダを撮れるのはどうやらここだけ。列車自体も高速で走行していますし、車内から撮るのも難しそう……。
スポンサーサイト



  1. 2012/08/29(水) 23:48:18|
  2. 鉄道-保安装置・地上子
  3. | トラックバック:0
  4. | コメント:0

小田急新宿駅のホームドア

たまたま小田急線に乗ったらホームドアが設置されていたので。

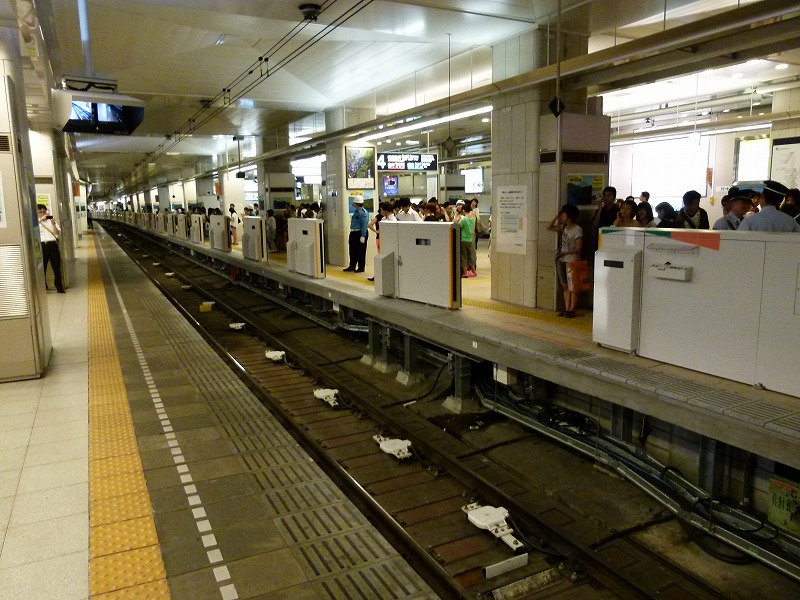

設置当日の4番線。今のところホームドアは稼働しておらず、TASCも未導入のため「一旦電車が停止しても再度動く場合があります」との放送が流れていました。

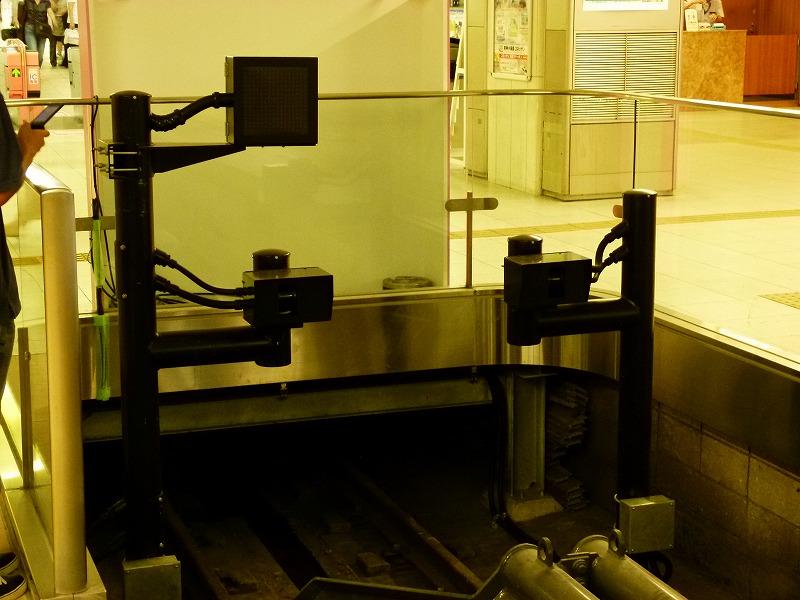

車止め付近にはこのような装置が設置され……

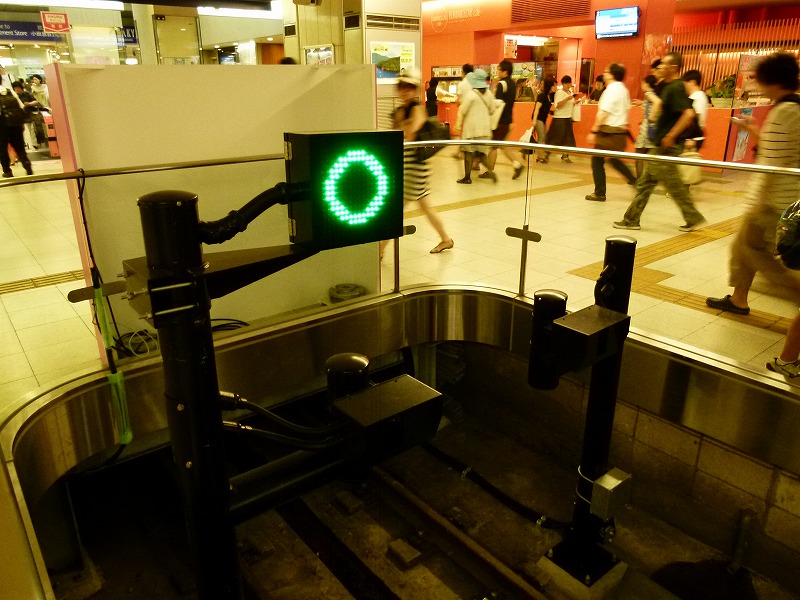

列車が停車すると表示灯に○が点灯しました。ところで、表示灯の下にあるのはセンサーでしょうか?

将来的にはD-ATS-P導入時にTASCを使用した運転を行うのでしょうが、現時点ではOM-ATSを使用するために手動で停車せざるを得ず(とは言っても駅終端部なので速度は低いですが)、車止め方の新設地上子も確認できないために、ドア連動も出来ないのではないかと思われます。

9/20追記:表示灯の下にあるのはカメラのようです。列車が入線すると×表示が点灯し、定位置に入ると○が点灯します。また、小田原方にD-ATS-P地上子の設置を確認しました。

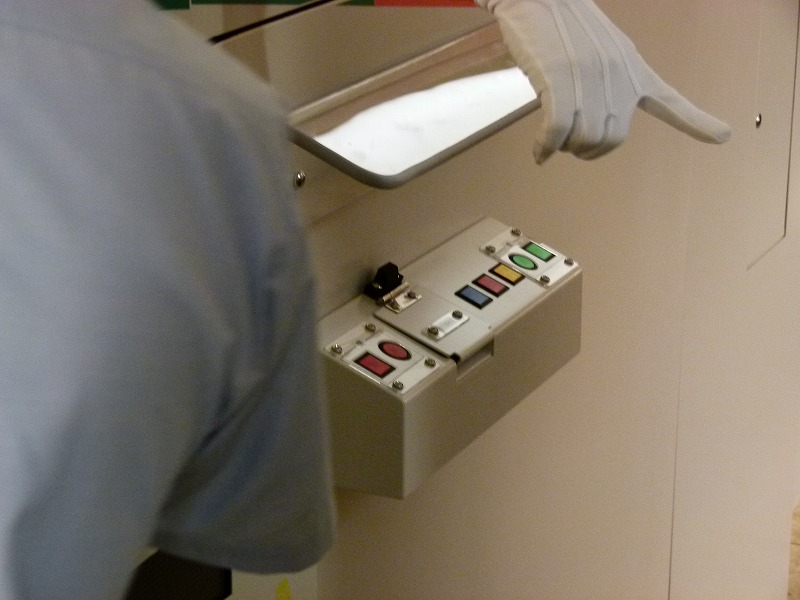

乗務員扉付近に設置されたホームドアのスイッチ類。京急の羽田空港国際線(ryと同じように乗務員側で操作する様子。 続きを読む
  1. 2012/08/29(水) 20:18:29|
  2. 鉄道-保安装置・地上子
  3. | トラックバック:0
  4. | コメント:0

西武山口線の地上子

西武山口線では他の新交通システム採用線区と異なり、保安装置に点制御タイプのATSが使用されています。
なお、西武有楽町線を除く他線区のATSでは、AF式軌道回路を使用した連続照査型を採用しているため、山口線の物とは異なります。

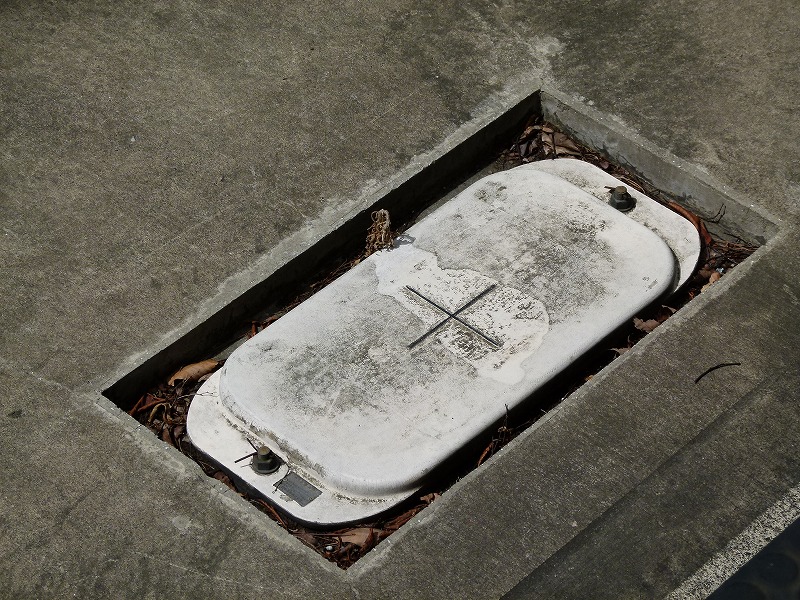

ごく一般的な変周式の地上子。形自体は見慣れているけど、こいつがコンクリの軌道に埋め込まれている風景は初見だと違和感が。

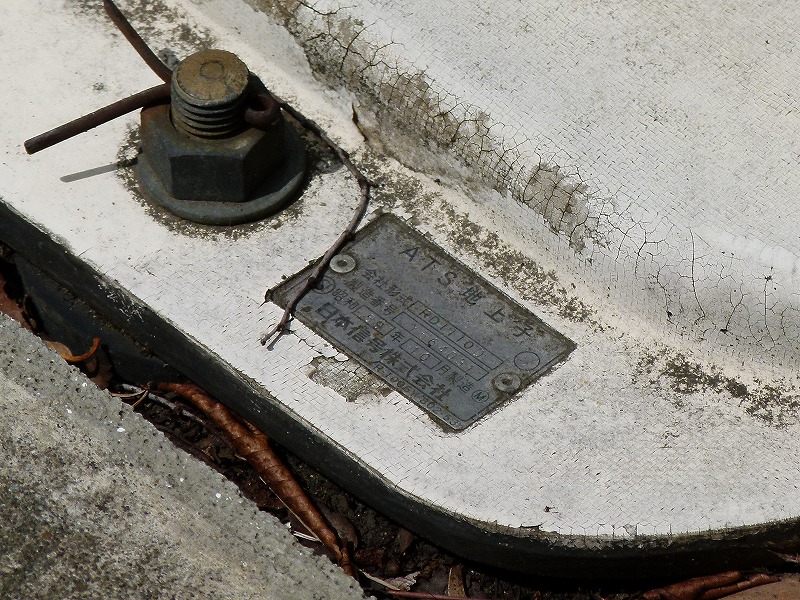

銘板アップ。
  1. 2012/08/29(水) 19:46:39|
  2. 鉄道-保安装置・地上子
  3. | トラックバック:0
  4. | コメント:0

ゆりかもめのATO(TASC)地上子

某イベントへ行った際に撮影。そっち方面の人が多い中、駅で地上子を撮影してた私は明らかに浮いていたはず(・_・)

さて、ゆりかもめではATCおよびATOを使用した無人運転が行われていますが、ATO使用時に車両を定位置に停車させるための地上子が軌道上に設置されています。(ちなみに、ATCは軌道中心に配置された伝送ループを使用する交差誘導線方式を採用しているとか)

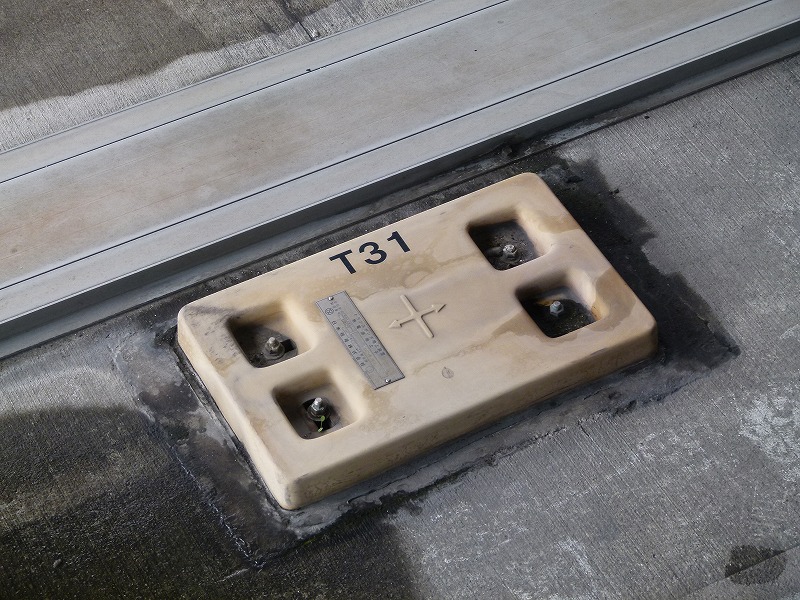

駅構内に設置されているトランスポンダ地上子。この地上子を介して、ホームドア開閉連動等の通信を行うものだと思われます。

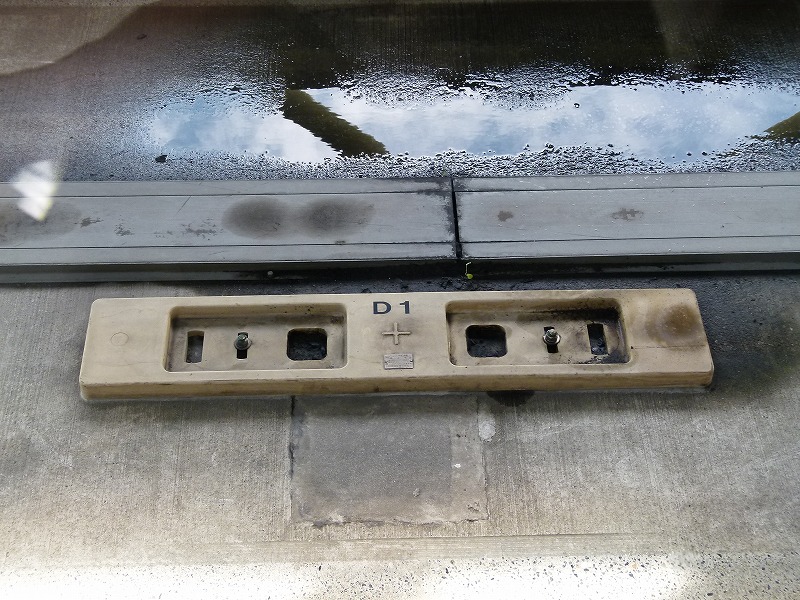

こちらは無電源地上子。駅構内の他駅間にも設置されているため、TASC位置補正用だと思われます。

両者ともATS-PN世代より前のタイプを使用しているのですが、PN登場後に開通した有明~豊洲間においても同じタイプの物が使用されているようです(動画サイトにて確認したため筆者自身では未確認)。
  1. 2012/08/29(水) 18:18:18|
  2. 鉄道-保安装置・地上子
  3. | トラックバック:0
  4. | コメント:0

こうじょうけんがく

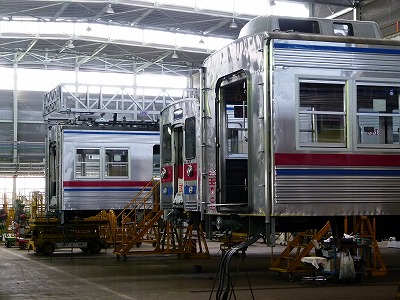

見学に行ってきました。工場内の皆さん、暑い中御苦労様です。

タイトルは星のカービィ64から~( ゜-゜)~
  1. 2012/08/20(月) 17:17:17|
  2. 鉄道-北総線/京成線
  3. | トラックバック:0
  4. | コメント:0

臨時のア特

8/1より増発された臨時ア特を撮りに。

前面LED

動画を撮るのに夢中で写真をあまり撮って無かった事に気付いたけど後の祭り。まぁ31日までの運転ですし、またチャンスがあるかなー、と。
